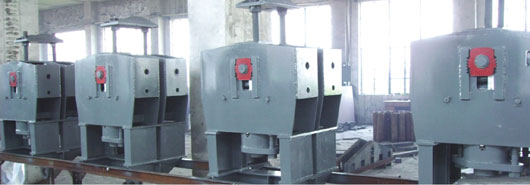

產品簡介
我公司生產的空冷機組用恒力支吊架，吸收了國外廠家的成功設計理念，根據力的平行四邊形法則，采用主輔彈簧平衡結構，采用鉸接方式組成單片、雙片、三片式和五片式大載荷恒力支吊架，滿足空冷島的運行要求，產品載荷大、恒定度高（一般低于4％），安裝方便。
以前，此種恒力支吊架一直被國外廠家壟斷，通過我們與相關單位的不懈努力，運用CAD及CAM技術，攻克了相關的技術難關，達到了可與進口產品相媲美的技術性能，而且經濟性。我公司生產的空冷島恒力支吊架已被通遼電廠三期（1×600MW）、霍林河坑口電廠（2×600MW）、同煤大唐塔山電廠（2×600MW）、內蒙昆都侖電廠（2×300MW）等工程選用，用戶反映良好。目前國內只有我公司等極少數廠家掌握了這項技術。

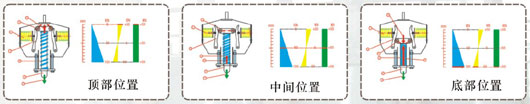

工作原理
根據力的平行四邊形法則，采用主輔彈簧結構，主彈簧的彈力和兩個輔彈簧的合力相互作用，并通過特殊設計的擺臂和滾輪，使兩個輔彈簧的合成力和主彈簧的彈力保持相同的特性曲線，從而保證恒吊的輸出載荷在設定的范圍內總是保持恒定。
載荷的設定是通過調節主彈簧的預壓值來實現的，因此，恒吊可利用的工作行程也隨著負載設定的變化而變化。
恒力吊的特點
1、結構對稱、只有一個懸掛點，便于安裝，不會有偏心矩傳遞到結構件上（ITT恒吊會）；
2、負載調節范圍大（額定負載的50％－100％），可以在管道安裝結束后對管道重量偏差進行調整；
3、工作位置和工作負載可由標尺直接讀出；
4、負載通過主彈簧垂直傳遞，摩擦副大大減少，精度高；
5、可以在行程范圍內的任何位置鎖定。
6、現階段研制的標準產品載荷至600KN,位移****為450mm；特殊產品可單獨設計制造。
性能保證
基于力的平行四邊形法則，在工作范圍內恒吊；
恒吊度嚴格控制在6％以內，負載偏差控制在±5％以內；
出廠前均經過測試，每臺產品均附有測試報告。

 |
|
|
|
|
| |
|
